CPU |
ST STM32MP1 |
| Supervisor | On-board power supply supervision and power sequencer; Watchdog and RTC |
| Cache | L1: 32Kbyte instruction, 32Kbyte data L2: Unified data/instruction, 256 K |
| Memory |
|
| Interfaces |
|
| Mechanical |
|
Power Supply |
Input: Single 5V +/- 5%, on-board voltage regulation very low power stand by |
| Software |
Linux: U-Boot / Kernel 5.x or newer |
| Connectors and Pinout | ||
| Power and Reset | ||
| Peripherals | ||
| Electrical, Thermal and Mechanical Features | ||
|
|
||
|
|
||
|
||
|
||

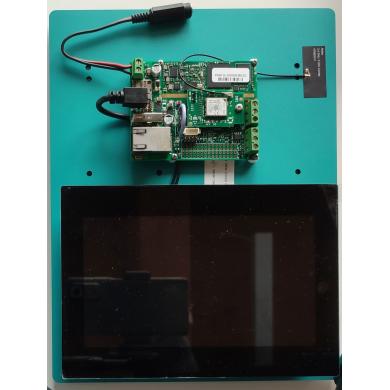

The official evaluation kit for ETRA SOM. This solution includes a SOM and all necesary for the fast and easy evaluation

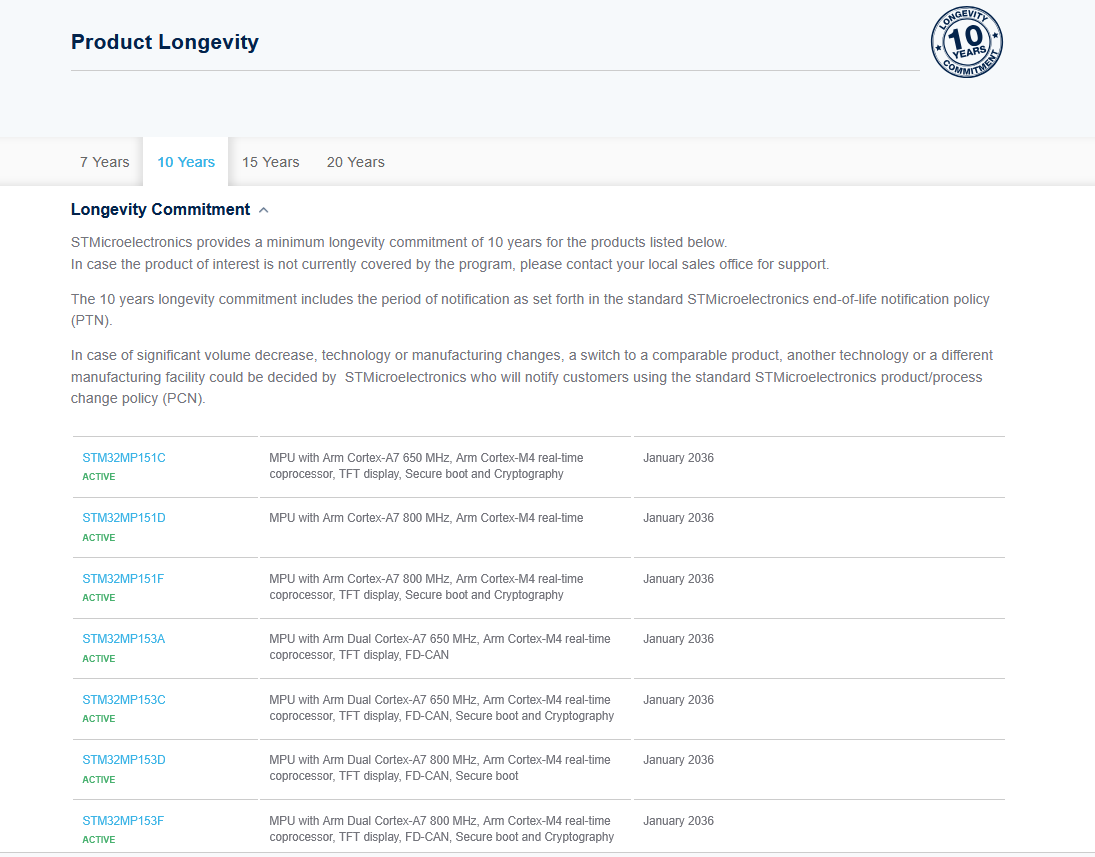

ETRA SOM, come parte della famiglia SMT32MP1, è incluso nel Programma di longevità di 10 anni della ST Microelectronics.
In questo video spieghiamo come verificare la longevità dei prodotti DAVE Embedded Systems: DAVE Embedded Systems / HOW TO - How to check product Longevity
È possibile scaricare la brochure di ETRA SOM cliccando qui.
Se sei interessato a ETRA SOM contattaci per ottenere un preventivo.
ETRA SOM fa parte del portafoglio di sistemi su moduli di DAVE Embedded Systems basati sulle soluzioni di ST Microelectronics e può essere fornito con ST STM32MP1 System On Chip.
Questo System On Chip è progettato con ARM Cortex-A7 più un'architettura Cortex-M integrata insieme.
Questo System On Module è progettato per supportare una compatibilità all'interno del AXEL ULite System On Module basato su NXP i.MX6 UL System On Chip abilitazione e facile aggiornamento di tutti i prodotti esistenti ma e la generazione di nuove soluzioni basate su un nuovissimo prodotto bot con 15 anni di disponibilità all'interno della qualificazione industriale.
ETRA SOM ha lo stesso fattore di forma, le stesse dimensioni e un pinout compatibile con AXEL ULite System On Module. Questo SOM consente di utilizzare tutte le funzionalità disponibili dal System On Chip.
A partire dall'architettura ARM Cortex-A7 con fino a 2 core disponibili e il Cortex-M4 il sistema ETRA SOM On module integra a bordo un singolo chip DDR3 e molteplici scelte per l'archiviazione.
Le caratteristiche principali di ETRA SOM sono:
Sì. L'Evaluation Kit per ETRA SOM è la piattaforma ufficiale di supporto per la valutazione dell'ETRA SOM. Include un SOM e tutto il necessario per una valutazione facile e veloce.

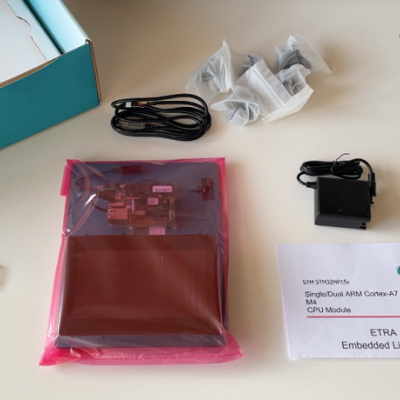

Il kit di valutazione ETRA SOM include:
In questa pagina puoi trovare il modello 3D di ETRA SOM.
In questa pagina puoi trovare lo schema a blocchi di ETRA SOM.
In questa pagina puoi trovare tutta la documentazione hardware disponibile per ETRA SOM.
In questa pagina puoi trovare tutta la documentazione marketing di ETRA SOM disponibile.
Il numero di parte del modulo ETRA SOM è identificato dalla tabella dei codici numerici che puoi trovare qui.
L'obiettivo di DAVE Embedded Systems è garantire ai propri clienti la continuità produttiva, inclusa la possibilità di riprogettare i propri prodotti in modo per mantenere la continuità del prodotto.
Se desideri richiedere supporto al nostro team tecnico, compila questo modulo. Dopo l'invio verrà assegnato un ticket. I nostri tecnici si prenderanno cura della tua richiesta e tipicamente ti risponderanno via email entro 24 ore dalla richiesta.
DAVE Embedded Systems fornisce un supporto tecnico molto efficiente. In questo video ti mostriamo tutti i modi in cui puoi ottenere aiuto da noi: Come contattare il supporto tecnico DAVE.
Speriamo che tu non ne abbia bisogno! Qui puoi trovare il DAVE Modulo di autorizzazione alla restituzione del materiale di Embedded Systems.
Sì. Puoi scaricare una versione PDF del manuale hardware ETRA SOM cliccando qui.
Per scaricare la documentazione tecnica sarà necessario registrarsi sul sito Wiki di DAVE Embedded Systems. Puoi trovare il video tutorial con la procedura guidata cliccando qui: How to register to the DAVE Embedded Systems website.
Il processore ETRA SOM e il sottosistema di memoria sono composti dai seguenti componenti:
Per ulteriori informazioni, vedere questa pagina.
Sì. La versione PCB è stampata in rame sul PCB stesso e il numero di serie è stampato su un'etichetta bianca (vedere lo stile qui per ulteriori informazioni).
Inoltre, un ConfigID viene utilizzato dal software in esecuzione sulla scheda per l'identificazione del modello del prodotto/configurazione hardware. Fai riferimento a questo link per maggiori dettagli.
In questa pagina puoi trovare i connettori e la descrizione del pinout del SOM ETRA.
Su ETRA SOM sono disponibili le seguenti periferiche:
L'implementazione della corretta sequenza di accensione per i processori STM32MP1 non è un compito banale perché sono coinvolti diversi binari di alimentazione. ETRA SOM include un PMIC che gestisce tutti i tempi di accensione e spegnimento per garantire la corretta sequenza. Su questo page puoi trovare uno schema a blocchi semplificato dei circuiti dell'alimentatore.
La tipica sequenza di accensione è la seguente:
Per ulteriori informazioni, vedere questa pagina.
In questa pagina puoi trovare un diagramma a blocchi dello schema di reset e del monitoraggio della tensione.
Il processo di avvio inizia al Power On Reset (POR) dove la logica di reset dell'hardware forza il core ARM a iniziare l'esecuzione a partire dalla ROM di avvio su chip.
La ROM di avvio:
In questa pagina puoi trovare ulteriori informazioni sulle opzioni di avvio di ETRA SOM.
I segnali JTAG vengono indirizzati al connettore ETRA primario J1.
Qui trovi la tabella che riporta il pinout del connettore.
Per ulteriori informazioni su come utilizzare l'interfaccia JTAG, contattare DAVE Embedded Systems Team di supporto tecnico.
Qui puoi trovare i valori massimi di ETRA SOM, i valori consigliati e il consumo energetico.
ETRA SOM è progettato per supportare l'intervallo di temperatura massimo disponibile dichiarato dal produttore. Il cliente deve definire e condurre un numero ragionevole di test e verifiche al fine di qualificare le capacità del DUT di gestire la dissipazione del calore. Eventuali dissipatori, ventole ecc. dovranno essere definiti caso per caso.
Il team di DAVE Embedded Systems è disponibile per ulteriori informazioni, contatta sales@dave.eu o controlla questa pagina per ulteriori informazioni.
In questa pagina puoi trovare le caratteristiche meccaniche di ETRA SOM.
Sì. DAVE Embedded Software Kit Linux (DESK-MP1-L in breve) è disponibile per ETRA SOM e fornisce tutti i componenti necessari per configurare l'ambiente di sviluppo per:
Fai clic su qui per ulteriori informazioni su DESK-MP1-L.
DAVE Embedded Systems consiglia vivamente di registrare il kit. La registrazione garantisce l'accesso a materiale riservato come codice sorgente e documentazione aggiuntiva.
Per registrare il tuo kit, invia un'e-mail a helpdesk@dave.eu fornendo il P/N e il S/N del kit.
Sì. ConfigID è una nuova funzionalità dei prodotti DAVE Embedded Systems. Il suo scopo principale è fornire un meccanismo automatico per l'identificazione del modello e della configurazione del prodotto. In parole semplici, l'identificazione del modello significa la capacità di leggere un codice numerico, memorizzato in un dispositivo disponibile (OTP del SOC, EEPROM I2C, memorie a 1 filo, flash NOR protetto, ecc.)
Con ConfigID, miriamo a completare le informazioni di configurazione hardware che il software normalmente non è in grado di rilevare automaticamente (ad es. RAM chip version,...), implementando una procedura di rilevamento affidabile dedicata e, quando richiesto, sovrascrivendo le informazioni di configurazione hardware rilevate automaticamente.
Un attributo aggiuntivo è UniqueID, che è un codice di sola lettura che identifica univocamente un singolo prodotto e serve per la tracciabilità.
Per ulteriori informazioni su ConfigID e UniqueID, vedere questa pagina.
Per l'implementazione di un sistema embedded, una delle configurazioni più importanti è la configurazione dell'interfaccia di rete.
Una volta che il dispositivo integrato è stato finalmente configurato per il bootstrap autonomo, l'interfaccia di rete deve essere configurata per raggiungere il dispositivo in remoto tramite connessioni di rete come ssh, telnet, ftp, http, ecc.
Vedi questa pagina per ulteriori informazioni su come configurare semplicemente l'interfaccia di rete o guarda il nostro tutorial Come configurare l'interfaccia di rete.
In questa pagina puoi trovare informazioni e risorse utili ai progettisti di sistemi per progettare carrier board che ospitano DAVE Embedded Systems system-on-modules (SOM).
Queste linee guida sono fornite con l'obiettivo di aiutare i progettisti a progettare sistemi conformi con DAVE Embedded Systems moduli e coprono schemi e aspetti PCB.
Se sei interessato a ETRA Kit di valutazione contattaci per ottenere un preventivo.
In questa pagina è possibile trovare uno schema a blocchi semplificato del Kit di valutazione ETRA SOM e un riepilogo delle principali caratteristiche del Kit.
Su ETRA Evaluation Kit sono disponibili le seguenti interfacce e connettori:
