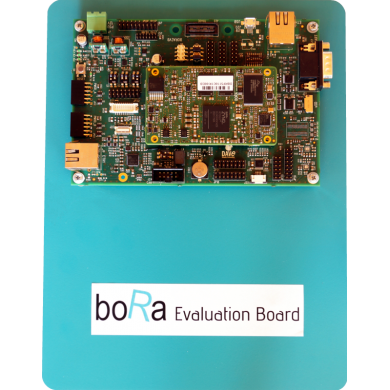

The official evaluation kit for BORA SOM. This solution includes a SOM and all necesary for the fast and easy evaluation
La documentazione hardware di BORA SOM basato su Xilinx Zynq XC7Z007, XC7Z010 or XC7Z020 è disponibile in wiki. E' possibile scaricare anche una versione PDF.
DAVE Embedded Systems consiglia vivamente di registrare il kit. La registrazione garantisce l'accesso a materiale riservato come codice sorgente e documentazione aggiuntiva.
Per registrare il tuo kit, invia un'e-mail a helpdesk@dave.eu fornendo il P/N e il S/N del kit.
Consulta questa pagina per tutte le informazioni sulle versioni di DESK-XZ7-L (kit di sviluppo software per BORA SOM).
Prima di eseguire petalinux-build, esegui il seguente comando
ssh -T git@git.dave.eu
Partiamo dal presupposto che:
/opt/Xilinx/2021.2/opt/Xilinx/petalinux/2021.220.04 viene utilizzato come host di compilazionePer ulteriori informazioni sulla configurazione del computer host per la build Petalinux, Vivado e Vitis, vedere DESK-XZ7-L-AN-0001
Sì. ConfigID è una nuova funzionalità dei prodotti DAVE Embedded Systems. Il suo scopo principale è fornire un meccanismo automatico per l'identificazione del modello e della configurazione del prodotto. In parole semplici, l'identificazione del modello indica la capacità di leggere un codice numerico, memorizzato in un dispositivo disponibile (OTP del SOC, EEPROM I2C, memorie a 1 filo, flash NOR protetto, ecc.)
Con ConfigID, miriamo a completare le informazioni di configurazione hardware che il software normalmente non è in grado di rilevare automaticamente (ad esempio la versione del chip RAM,...), implementando una procedura di rilevamento affidabile dedicata e, quando richiesto, sovrascrivendo l'auto- informazioni sulla configurazione hardware rilevate.
Un attributo aggiuntivo è UniqueID, che è un codice di sola lettura che identifica univocamente un singolo prodotto e serve per la tracciabilità.
Per ulteriori informazioni su DESK-XZ7-L (kit di sviluppo software per BORA SOM) ConfigID e UniqueID, visita questa pagina.
La famiglia BORA utilizza il primo blocco OTP da 32 byte su NOR SPI per archiviare ConfigID (e il suo CRC32), UniqueID (e il suo CRC32). U-Boot integra le routine software per la lettura e la visualizzazione del ConfigID.
In generale, SOM ConfigID viene utilizzato per identificare la configurazione delle funzionalità di base di SOM e CB ConfigID viene utilizzato per identificare le periferiche e le interfacce I/O.
Visita questa pagina per informazioni più dettagliate.
Sì, puoi. Questa configurazione è molto utile durante lo sviluppo del software (sia per il kernel che per le applicazioni). L'immagine del kernel viene scaricata tramite TFTP mentre il file system root viene montato in remoto tramite NFS dall'host. Si presuppone che l'host di sviluppo:
DESK-XZ7-L La macchina virtuale è configurato correttamente per il debug TFTP e NFS.
In ogni caso, alcune variabili devono essere configurate sul target e la VM stessa deve essere configurata rispetto all'ambiente di rete.
Visita questa pagina per informazioni più dettagliate sulla configurazione della Virtual Machine e del target o sull'avvio tramite NFS con protocollo PXE e Petalinux.
In DESK-XZ7-L (Software Development Kit per BORA SOM) sono presenti due repository principali per:
Repository aggiuntivi verranno utilizzati per tenere traccia di altri componenti software che richiedono personalizzazione (ad esempio bootloader U-Boot, kernel Linux, applicazione di esempio e così via)
L'accesso ai repository git di DAVE Embedded Systems è concesso solo ai proprietari del kit di sviluppo. Fai riferimento al nostro tutorial video Come accedere ai repository git di DAVE Embedded Systems per istruzioni dettagliate su come ottenere l'accesso.
Visita questa pagina per ulteriori informazioni su come conservare la fonte alberi sincronizzati e aggiornati con i repository git di DAVE Embedded Systems.
Visita questa pagina per ulteriori informazioni su come creare e costruire il progetto Vivado in DESK-XZ7-L (Kit di sviluppo software per BORA SOM).
Il repository Vivado consente di:
Visita questa pagina per ulteriori informazioni su come per creare e costruire il progetto Petalinux in DESK-XZ7-L (Kit di sviluppo software per BORA SOM).
Visita questa pagina per ulteriori informazioni su come creare una microSD avviabile per il kit DESK-XZ7-L scrivendo sul file WIC di interesse generato da Petalinux Scheda SD.
In questo tutorial video ti guidiamo passo dopo passo nella creazione da zero di una scheda SD avviabile.
SÌ. In questa pagina puoi trovare un esempio di C code che mostra il classico messaggio Hello World! sulla console seriale di destinazione. Questo esempio mostra come utilizzare il compilatore arm cross utilizzando l'ambiente configurato per questo scopo.
In questa pagina puoi trovare come programmare e configurare un SOM per l'avvio in modalità standalone, senza la necessità di una scheda microSD di sistema o di un server NFS.
La pagina contiene concetti generali che possono essere adattati su qualsiasi piattaforma Linux di DAVE Embedded Systems.
Fai riferimento al nostro tutorial video Come programmare il flash NAND per un avvio autonomo per istruzioni dettagliate su come farlo.
Per l'implementazione di un sistema incorporato, una delle configurazioni più importanti è la configurazione dell'interfaccia di rete.
Una volta che il dispositivo incorporato è stato finalmente configurato per il bootstrap autonomo, l'interfaccia di rete deve essere configurata per raggiungere il dispositivo in remoto tramite connessioni di rete come ssh, telnet, ftp, http, ecc.
Visita questa pagina per ulteriori informazioni su come per configurare semplicemente l'interfaccia di rete o guarda il nostro tutorial Come configurare l'interfaccia di rete.
DESK-XZ7-L (kit di sviluppo software per BORA SOM) fornisce le seguenti periferiche:
Puoi scaricare la brochure in formato PDF di BORA SOM cliccando qui.
Per ottenere un preventivo puoi contattare DAVE Embedded Systems facendo clic qui.
BORA è un modulo CPU Single e Dual Cortex-A9 + FPGA di prima classe basato su Xilinx "Zynq" XC7Z007S / XC7Z014S / XC7Z010 / Processore per applicazioni XC7Z020.
La famiglia Zynq™-7000 si basa sull'architettura Xilinx Extensible Processing Platform (EPP). Questi prodotti integrano un sistema di elaborazione basato su ARM® Cortex™-A9 dual-core ricco di funzionalità e una logica programmabile (PL) Xilinx a 28 nm in un unico dispositivo. Le CPU ARM Cortex-A9 sono il cuore del PS e includono anche memoria su chip, interfacce di memoria esterna e un ricco set di interfacce di connettività periferica. La famiglia Zynq-7000 offre la flessibilità e la scalabilità di un FPGA, fornendo al contempo prestazioni, potenza e facilità d'uso tipicamente associate ad ASIC e ASSP. La gamma di dispositivi della famiglia Zynq-7000 AP SoC consente ai progettisti di indirizzare applicazioni sensibili ai costi e ad alte prestazioni da un'unica piattaforma utilizzando strumenti standard del settore. Sebbene ogni dispositivo della famiglia Zynq-7000 contenga lo stesso PS, le risorse PL e I/O variano tra i dispositivi. Di conseguenza, i dispositivi SoC Zynq-7000 AP sono in grado di servire un'ampia gamma di applicazioni, tra cui:
I processori nel PS si avviano sempre per primi, consentendo un approccio incentrato sul software per l'avvio del sistema PL e la configurazione PL. Il PL può essere configurato come parte del processo di avvio o configurato in futuro. Inoltre, il PL può essere completamente riconfigurato o utilizzato con una riconfigurazione dinamica parziale (PR). PR consente la configurazione di una parte del PL. Ciò consente modifiche di progettazione opzionali come l'aggiornamento dei coefficienti o il multiplexing temporale delle risorse PL sostituendo nuovi algoritmi secondo necessità.
BORA può montare due versioni del processore Zynq. In questa pagina puoi trovare la tabella del confronto tra i modelli di processore.
L'uso di questo processore consente un'ampia differenziazione a livello di sistema di nuove applicazioni in molti settori industriali in cui prestazioni elevate e fattore di forma estremamente compatto (85 mm x 50 mm) sono fattori chiave.
Sì. BORA Evaluation Kit è la piattaforma ufficiale di supporto per la valutazione del BORA SOM. Include una SOM e tutto il necessario per una valutazione facile e veloce.
Qui puoi trovare il video dell'unboxing del Kit di Valutazione di BORA SOM che mostra come è composto, come disimballarlo e collegarlo alla tua piattaforma di sviluppo.
BORA consente ai clienti di risparmiare tempo e risorse utilizzando una soluzione compatta (85 mm x 50 mm) che include sia una CPU e un FPGA, evitando complessità sul PCB carrier. Sono possibili progetti di sistema più intelligenti, seguendo le tendenze nelle funzionalità e nell'interfaccia dei nuovi prodotti embedded all'avanguardia.
BORA offre grande potenza di calcolo grazie al ricco set di periferiche, Dual Cortex-A9 e Artix-7 FPGA insieme a un ampio set di I/O ad alta velocità (fino a 5 GHz).
BORA consente ai progettisti di creare prodotti adatti ad ambienti meccanici e termici difficili, consentendo lo sviluppo di prodotti avanzati e robusti.
In questa pagina puoi trovare il modello 3D di BORA SOM.
In questa pagina puoi trovare lo schema a blocchi di BORA SOM.
In questa pagina puoi trovare il manuale hardware di BORA SOM.
In questa pagina puoi trovare tutta la documentazione marketing disponibile per BORA SOM.
Il codice del modulo BORA SOM è identificato dalla tabella dei codici numerici che puoi trovare qui.
Sì, il Longevity Program garantito da DAVE Embedded Systems si basa su quello del produttore della CPU. Vai a questa pagina per maggiori informazioni su BORA SOM.
In questo video spieghiamo come verificare la longevità dei prodotti DAVE Embedded Systems: DAVE Embedded Systems / HOW TO - How to check product Longevity
L'obiettivo di DAVE Embedded Systems è quello di garantire la continuità di produzione al proprio cliente, inclusa la possibilità di riprogettare i propri prodotti per mantenere la continuità del prodotto.
Se desideri richiedere supporto al nostro team tecnico, compila questo modulo. Dopo l'invio verrà assegnato un ticket. I nostri tecnici si prenderanno cura della tua richiesta e, tipicamente, ti risponderanno via email entro 24 ore dalla richiesta.
DAVE Embedded Systems fornisce un supporto tecnico molto efficiente. In questo video ti mostriamo tutti i modi in cui puoi ottenere aiuto da noi: Come contattare il supporto tecnico DAVE .
Qui puoi trovare il modulo di autorizzazione alla restituzione del materiale di DAVE Embedded Systems.
Sì. Puoi scaricare una versione PDF del manuale hardware BORA SOM cliccando su questo link.
Per scaricare la documentazione tecnica sarà necessario registrarsi sul sito Wiki di DAVE Embedded Systems. Puoi trovare il video tutorial con la procedura guidata cliccando qui: How to register to the DAVE Embedded Systems website.
Il processore e il sottosistema di memoria di BORA SOM sono composti dai seguenti componenti:
Per ulteriori informazioni, vedere questa pagina.
Sì. La versione PCB è stampata in rame sul PCB stesso e il numero di serie è stampato su un'etichetta bianca (consultare lo stile qui per ulteriori informazioni).
Inoltre, un ConfigID viene utilizzato dal software in esecuzione sulla scheda per l'identificazione del modello del prodotto/configurazione hardware. Fare riferimento a questo link per maggiori dettagli.
Qui puoi trovare i connettori e la descrizione dei pin del BORA SOM.
L'implementazione della corretta sequenza di accensione per il sistema basato su Zynq non è un compito banale perché sono coinvolti diversi power rail. BORA SOM semplifica questo compito incorporando tutti i circuiti necessari. Qui puoi trovare uno schema a blocchi semplificato di PSU/circuito di monitoraggio della tensione.
La sequenza di accensione consigliata è:
Per ulteriori informazioni visita questa pagina.
Qui puoi trovare uno schema a blocchi dello schema di ripristino e del monitoraggio della tensione.
Qui puoi trovare informazioni sui segnali di inizializzazione della logica programmabile (PL): PROGRAM_B, INIT_B e DONE.
Il processo di avvio inizia al Power On Reset (POR) dove la logica di ripristino dell'hardware forza il core ARM a iniziare l'esecuzione a partire dalla ROM di avvio su chip. Il processo di avvio è a più stadi e include minimamente la Boot ROM e il first-stage boot loader (FSBL). Il SoC Zynq-7000 AP include una Boot ROM programmata in fabbrica che non è accessibile all'utente.
La ROM di avvio:
Dopo un ripristino del sistema, il sistema esegue automaticamente le sequenze per inizializzare il sistema ed elaborare il boot loader della prima fase dal selezionato dispositivo di avvio esterno. Il processo consente all'utente di configurare la piattaforma AP SoC secondo necessità, inclusi PS e PL. Facoltativamente, l'interfaccia JTAG può essere abilitata per consentire al progettista l'accesso al PS e al PL per scopi di test e debug.
Per ulteriori informazioni sulle opzioni di avvio di BORA SOM, controlla di più facendo clic su qui.
La famiglia Zynq-7000 di dispositivi SoC AP fornisce l'accesso al debug tramite un'interfaccia di debug JTAG (IEEE 1149.1) standard.
Qui puoi trovare la tabella che riporta la piedinatura del connettore.
Per ulteriori informazioni su come utilizzare l'interfaccia JTAG, contattare Team di supporto tecnico.
Qui puoi trovare i valori nominali massimi, i valori nominali consigliati e il consumo energetico di BORA SOM.
Il prodotto BORA è progettato per supportare l'intervallo di temperatura massimo disponibile dichiarato dal produttore. Il cliente deve definire ed effettuare un numero ragionevole di prove e verifiche al fine di qualificare le capacità del DUT di gestire la dissipazione del calore.
Eventuali dissipatori, ventole ecc. dovranno essere definiti caso per caso a seconda delle varie condizioni di utilizzo quali: raffreddamento ad aria (forzato o meno), dimensioni custodia, accoppiamento meccanico/termico con dissipatore. Una corretta analisi termica deve essere studiata sullo scenario di utilizzo reale che dipende dal design dell'FPGA, dalle configurazioni di frequenza, dai segnali di lavoro, ecc.
Il team di DAVE Embedded Systems è disponibile per ulteriori informazioni, si prega di contattare sales@dave.eu o controlla questa pagina per ulteriori informazioni.
Qui puoi trovare le caratteristiche meccaniche di BORA SOM.
Sì. DESK-XZ7-L è il kit software integrato per BORA SOM, BORA Xpress SOM e BORA Lite SOM.
DAVE Embedded Ssoftware Kit Linux (DESK -XZ7-L in breve) - fornisce tutti i componenti necessari per impostare l'ambiente di sviluppo per:
Il kit del software incorporato è composto da:
Fai clic qui per ulteriori informazioni su DESK-XZ7-L e qui per scaricare una versione PDF del manuale del software DESK-XZ7-L.
