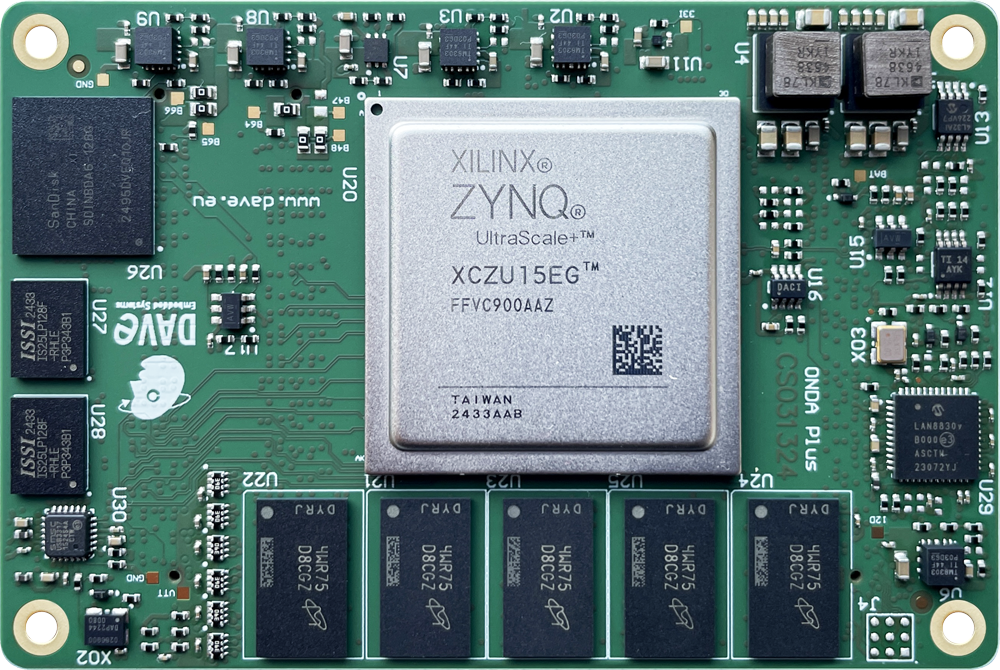

AMD Zynq Ultrascale+ - ONDA Plus SOM

PREVIEW

Processore Xilinx Zynq® UltraScale+™ MPSoC

Nella nuova era dell'Internet delle cose, i clienti richiedono di aggiungere connettività e nuove funzionalità ai loro prodotti. I clienti sono anche interessati alla longevità del prodotto e alla manutenzione hardware/software. Per queste ragioni, DAVE Embedded Systems ha progettato una nuova soluzione basata sui dispositivi Xilinx Zynq® UltraScale+™ MPSoC della famiglia EG, utili per qualsiasi ambiente difficile, incluso il mercato della difesa e dello spazio.

I dispositivi dotati di processore applicativo dual- e quad-core offrono la massima scalabilità e sono in grado di scaricare applicazioni critiche, come grafica e pipeline video, su blocchi di elaborazione dedicati, insieme a una serie completa di periferiche integrate e core di connettività adatti ai sistemi di nuova generazione. Per le attività di elaborazione più intensive, la logica programmabile integrata offre un miglioramento delle prestazioni fino a 1 00X rispetto alle implementazioni basate su processore. Con questo design, DAVE Embedded Systems fornisce ai propri clienti una piattaforma che beneficia della più recente tecnologia Xilinx insieme alla compatibilità con la linea di prodotti SoM esistente. Continuità aziendale e manutenzione del prodotto sono le parole chiave di questo prodotto, comprese opzioni ad alta affidabilità come rivestimento conforme, sigillatura e produzione di processo di piombo per applicazioni avioniche e di difesa.

Caratteristiche principali

Fino a 4 processori ARM® Cortex™- A53
Due processori ARM Cortex™- R5 in tempo reale
Unità di elaborazione grafica ARM Mali™- 400
Unità di gestione della piattaforma per la gestione di alimentazione e sicurezza
Unità di configurazione e sicurezza
Logica programmabile con transceiver ad alta velocità
Codec video H264 / H265
Memoria DDR4 integrata con larghezza di banda fino a 64 bit
Progettato per l'ambiente industriale
Nessuna restrizione per SOC: tutte le funzionalità SOC disponibili, inclusa l'alta velocità SERDES
Supporto CG/EG/EV dalle famiglie ZU9, ZU11 e ZU15

Datasheet

Technical Information

CPU	AMD Zynq™ UltraScale+™ MPSoC EG Device with: Quad-core Arm Cortex-A53 MPCore™ up to 1.5 GHz Dual-core Arm Cortex-R5F MPCore up to 600 MHz Supported XCZU9EG and XCUZU15EG
Supervisor	On-board power supply supervision
Memory	SDRAM: Up to 8GB LPDDR4 NOR: Bootable QSPI NOR 8, 16 MB eMMC: up to 128GB pSLC
Interfaces	2xUSB 3.0 2xPCIe Gen2 LAN: Ethernet 10/100/1000 Mbps 3x Additional RGMII interface UART: up to 2x UART ports USB: up to 2x 2.0 OTG port CAN: up to 2x CAN Debug: JTAG IEEE 1149.1 Test Access Port CoreSight™ and Program Trace Macrocell (PTM) Other: 2 x SD/SDIO 2.0/MMC 3.31 up to 2 x I²C channels up to 2 x SPI channels up to 328 GPIOs available
FPGA	Logic Cells: 600K to 747K LUTs: 17K to 53K Flip Flops: 35K to 100K Total RAM: 40.9Mb to 69Mb DSP Slices: 2520 to 3528 24x 16.3Gb/s tranceivers

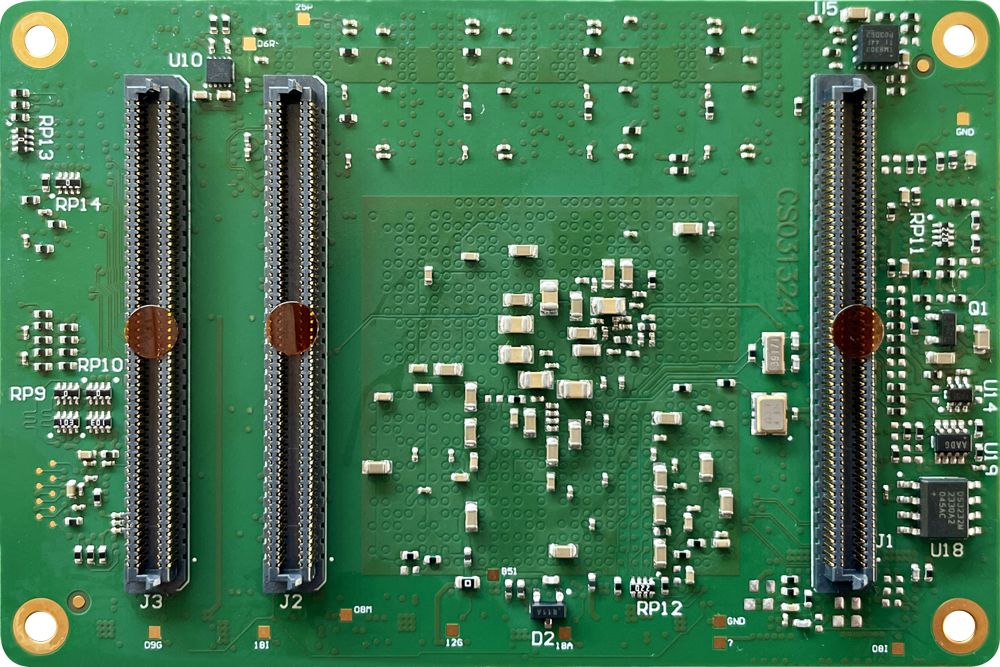

Mechanical	Connectors: 3 x 320 pin 0.63mm pitch Size: 84mm x 56mm Temperature range: Commercial (0°C / +70°C) temperature range Industrial (-40°C / +85°C) temperature range Defense grade (-40°C / +125°C) temperature range
Power Supply	Input: 3.3V, on-board voltage regulation
Software	Bootloader: U-Boot Multitasking: Linux 3.x.x
