Texas Instruments AM62x - DADA SOM

DADA SOM ist in ToloMEO integriert, die Lösung von DAVE Embedded Systems für Edge Data Orchestration und Industrie 5.0. Mit ToloMEO ist DADA SOM nativ mit der Cloud verbunden und ermöglicht Datenerfassung und Remote-OTA-Updates. Es unterstützt auch die Integration von Machine-Learning-Algorithmen, die auf den internen ARM-Kernen und PRUs laufen. Darüber hinaus verarbeitet es Edge-Aktivitäten innerhalb eines Trust Zone-Bereichs zur Verwaltung gesetzlich gebundener Lieferkettentransaktionen. Der Schutz der Cybersicherheit wird durch VCE-Überwachung und Safety Update-Anwendungen gewährleistet. Schließlich überwacht das Embedded Manager-Modul den Software-Lebenszyklus und das BSP-Design.

DADA SOM ist speziell für Industrie- und Gesundheitsanwendungen konzipiert. Mit ToloMEO ist DADA SOM die Antwort für die Entwicklung einer perfekten Flotte von Edge-Geräten, die den Standardvorschriften für Datensicherheit und -schutz entsprechen.

Hauptfunktionen

• Bis zu Quad-Core ARM Cortex-A53 MPCore @ 1,7 GHz
• Cortex-M4F für Echtzeitanwendungen
• PRU-Subsystem für harte Echtzeitanwendungen
• Sicherheitsmanagementsystem (SMS) für IoT Industrie 4.0 und darüber hinaus
• 2x10/100/1000Mbps Ethernet-Ports
• eMMC / NOR / NAND-Speicherlösungen
• ToloMEO Embedded Assistant-Integration in IoT-Modul, Machine Learning-Modul, Blockchain-Modul, Sicherheitsmodul und Embedded Manager-Modul
• Industriedesign für Temperaturbereich von -40/105°C und mindestens 15 Jahre Verfügbarkeit
• System On Module-Kompatibilität mit anderen Lösungen im industriellen Lösungsportfolio für OEM-Produkte, kontinuierliche Verbesserung

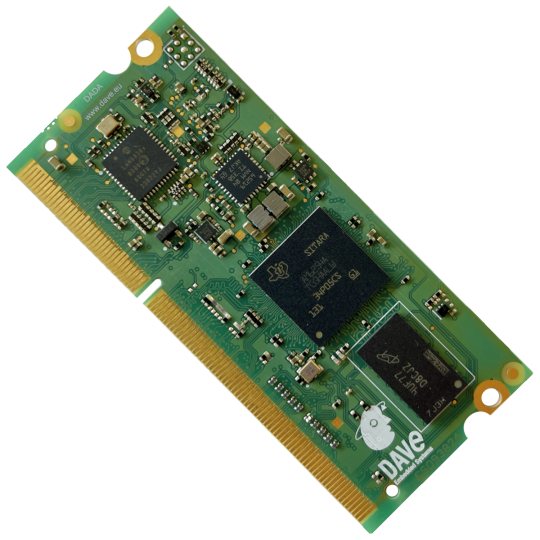

3D

Block Diagram

Datasheet

Technical Information

---

CPU	Texas Instruments AM62x up to Quad core ARM Cortex A53 MPCore @ 1.4GHz ARM Cortex-M4F up to 400MHz with 256KB SRAM GPU 2D, 3D OpenGL ES 3.1 and Vulkan 1.2 Dual PRU Sub System up to 333MHz
Memory	SDRAM : Up to 8GB DDR4, x16 data bus width eMMC : Bootable up to 64GB NOR QSPI: bootable up to 16MB
Interfaces (full-spec models)	LAN: 1x Ethernet 1000 Mbps (PHY on board) 1x RGMII interface UART: up to 9x UART ports USB: up to 2x 2.0 OTG port SDIO: up to 2x SDIO/MMC 4bits Audio: 1xMcASP Interface Video Output: 2xLVDS interface 4-lanes up to 1080p60 Video Input: 1xMIPI CSI port 4-lanes Streaming direct on DDR via DMA Debug : JTAG IEEE 1149.1 Test Access Port Other: up to 6x I2C channels up to 5x SPI channels up to 3x CAN interface GPIOs with interrupt capabilities PWM/eQEP/eCAP
Mechanical	Connectors: SODIMM 204 pin Size: 67.5mm x 30mm Temperature range: Commercial (0°C / +70°C) temperature range Industrial (-40°C / +85°C) temperature range Storage conditions: -40/85°C temperature range Non condensing RH% 10-90%
Power Supply	Input : Single 3.3V, on-board voltage regulation
BSP	Bootloader : U-Boot, Secure Boot Available O.S. : Linux Embedded with Yocto, Debian Functional Safety-Compliant targeted according to IEC 61508
